​จะควบคุมคุณภาพของ Jet Grouting ด้วยแท่นขุดเจาะแรงดันสูงได้อย่างไร

จะควบคุมคุณภาพของ Jet Grouting ด้วยแท่นขุดเจาะแรงดันสูงได้อย่างไร

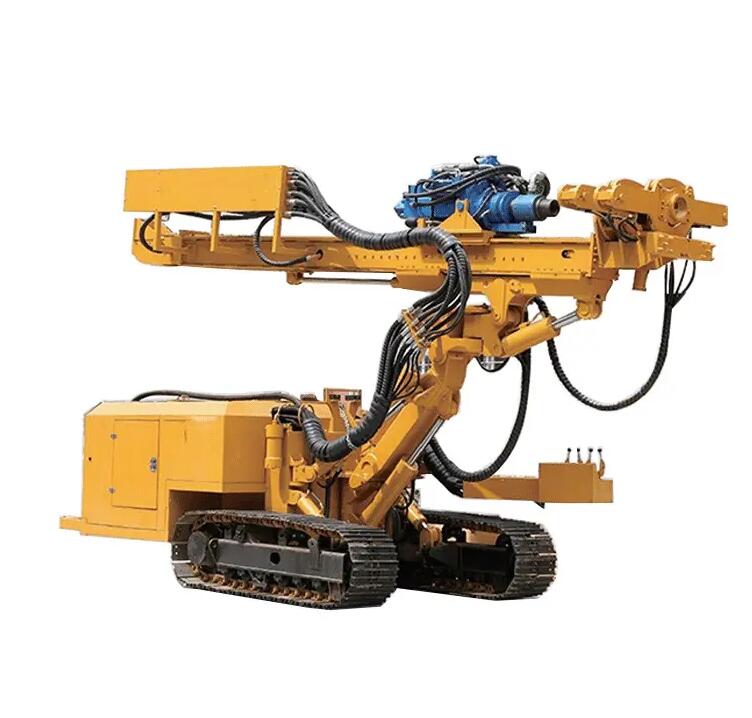

การควบคุมคุณภาพในการอัดฉีดเจ็ทเป็นสิ่งสำคัญยิ่ง เนื่องจากกระบวนการเกี่ยวข้องกับงานใต้ดินที่ซ่อนอยู่ ซึ่งข้อบกพร่องอาจส่งผลต่อความสมบูรณ์ของโครงสร้าง ความรัดกุมของน้ำ หรือความทนทานในระยะยาว แรงดันสูงแท่นขุดเจาะอัดฉีดเจ็ทแม้จะมีประสิทธิภาพสูง แต่ก็ต้องมีการกำกับดูแลอย่างพิถีพิถันเพื่อให้ได้ผลลัพธ์ที่สม่ำเสมอ บทความนี้สรุปกรอบการทำงานการควบคุมคุณภาพที่ครอบคลุมครอบคลุมขั้นตอนการวางแผน การดำเนินการ การตรวจสอบ และการตรวจสอบ ซึ่งสอดคล้องกับมาตรฐานสากล เช่น EN 12716 และ ASTM D6001

1. การวางแผนและทดลองก่อนการก่อสร้าง

การตรวจสอบดิน: ดำเนินการสำรวจทางธรณีเทคนิคโดยละเอียดเพื่อระบุลักษณะความแปรปรวนของดิน น้ำใต้ดิน และสิ่งกีดขวาง

โปรแกรมการทดสอบ: ดำเนินการทดลองภาคสนามเพื่อสร้างพารามิเตอร์การพ่นที่เหมาะสมที่สุด (ความดัน การไหล ความเร็วในการหมุน/ถอนออก) สำหรับชั้นดินต่างๆ

การออกแบบส่วนผสมยาแนว: สัดส่วนยาแนวทดสอบในห้องปฏิบัติการเพื่อความแข็งแรง การซึมผ่าน และความสามารถในการใช้งานได้ ใช้สารเติมแต่งหากจำเป็นสำหรับเงื่อนไขเฉพาะ

2. การตรวจสอบแบบเรียลไทม์ระหว่างการก่อสร้าง

แท่นขุดเจาะแรงดันสูงสมัยใหม่มีเซ็นเซอร์และเครื่องบันทึกข้อมูลเพื่อตรวจสอบ:

พารามิเตอร์ไฮดรอลิก: แรงดันการฉีด (โดยทั่วไปคือ 30–60 MPa) อัตราการไหล และปริมาตร

พารามิเตอร์ทางกล: ความเร็วการหมุน (5–20 รอบต่อนาที) อัตราการถอน (5–30 ซม./นาที) และแรงบิด

คุณสมบัติยาแนว: วัดความหนาแน่นและความหนืดแบบอินไลน์

การเบี่ยงเบนที่เกินกว่าเกณฑ์ความคลาดเคลื่อนจะทำให้เกิดสัญญาณเตือน และพร้อมท์ให้ดำเนินการแก้ไขทันที ระบบอัตโนมัติสามารถปรับพารามิเตอร์เพื่อตอบสนองต่อการตอบสนองแบบเรียลไทม์

3. เรขาคณิตของคอลัมน์และการประกันความต่อเนื่อง

ความเป็นแนวตั้งและการวางแนว: ใช้เครื่องวัดความเอียงหรือเครื่องมือไจโรสโคปิกเพื่อตรวจสอบแนวตั้งของก้านสว่าน โดยเฉพาะอย่างยิ่งสำหรับเสาลึก

การควบคุมเส้นผ่านศูนย์กลางของคอลัมน์: วิธีการทางอ้อม เช่น การทดสอบการยกตัวหรือการวัดการยกของดินสามารถบ่งชี้ความเพียงพอของเส้นผ่านศูนย์กลางได้ สำหรับโครงการที่สำคัญ อาจใช้กล้องดาวน์โฮลหรือเอกซเรย์ธรณีฟิสิกส์

การตรวจสอบการทับซ้อน: ตรวจสอบให้แน่ใจว่าคอลัมน์ตามลำดับทับซ้อนกันตามการออกแบบ (ปกติคือ 10–30% ของเส้นผ่านศูนย์กลาง) ด้วยระบบระบุตำแหน่งที่แม่นยำ (GPS หรือสถานีทั้งหมด)

4. คุณภาพวัสดุและการจัดการ

การควบคุมโรงงานผสม: การผสมอัตโนมัติพร้อมการวัดตามน้ำหนักช่วยให้มั่นใจได้ถึงองค์ประกอบของยาแนวที่สอดคล้องกัน

การสุ่มตัวอย่างและการทดสอบ: ใช้ตัวอย่างยาแนวบ่อยๆ เพื่อกำหนดเวลา ความแข็งแรง และการตรวจสอบความหนาแน่น

การสอบเทียบอุปกรณ์: ปรับเทียบเกจวัดความดัน มิเตอร์วัดการไหล และปั๊มเป็นประจำ

5. การตรวจสอบหลังการก่อสร้าง

การเจาะแกนและการทดสอบในห้องปฏิบัติการ: แยกแกนออกจากคอลัมน์ที่เลือกเพื่อประเมินกำลังรับแรงอัด ความหนาแน่น และความสม่ำเสมอที่ไม่จำกัด

การทดสอบการซึมผ่าน: สำหรับผนังที่ตัดออก ให้ทำการทดสอบการซึมผ่านในแหล่งกำเนิด (เช่น การทดสอบการตกกระแทกของศีรษะ) หรือการทดสอบในห้องปฏิบัติการกับแกน

การทดสอบแบบไม่ทำลาย: การบันทึกด้วยคลื่นเสียงแบบ Crosshole การถ่ายภาพความร้อน หรือการสำรวจความต้านทานสามารถตรวจจับช่องว่างหรือความไม่สอดคล้องกันได้

การทดสอบการรับน้ำหนัก: ดำเนินการทดสอบการรับน้ำหนักของเพลตหรือการทดสอบความสมบูรณ์สำหรับคอลัมน์รับน้ำหนัก

6. เอกสารและการปฏิบัติตามข้อกำหนด

รักษาเอกสารคุณภาพโดยละเอียด รวมถึง:

บันทึกที่สร้างขึ้นพร้อมพิกัด GPS และความลึก

บันทึกพารามิเตอร์และรายงานความผิดปกติ

ใบรับรองการทดสอบในห้องปฏิบัติการและรายงานการตรวจสอบ

การเปรียบเทียบผลลัพธ์กับข้อกำหนดการออกแบบ (เช่น ความแข็งแรง > 1 MPa, ความสามารถในการซึมผ่าน < 10⁻⁶ cm/s)

ตัวอย่างกรณี: การปิดผนึกพอร์ทัลอุโมงค์

ในโครงการอุโมงค์รถไฟ มีการใช้เจ็ทอัดฉีดเพื่อสร้างซีลกันน้ำรอบพอร์ทัลด้วยกรวดทราย การควบคุมคุณภาพรวมถึงการตรวจสอบแรงดัน/การไหลแบบเรียลไทม์ การทดสอบยาแนวรายวัน และการคว้านหลังการก่อสร้าง คอลัมน์หนึ่งมีความแข็งแกร่งต่ำ การสอบสวนพบว่าหัวฉีดอุดตันระหว่างการก่อสร้าง คอลัมน์ถูกเจาะใหม่และเปลี่ยนเส้นทางใหม่ เพื่อหลีกเลี่ยงไม่ให้น้ำเข้า

ข้อผิดพลาดทั่วไปและการเยียวยา

เส้นผ่านศูนย์กลางไม่สอดคล้องกัน: มักเกิดจากความเร็วในการถอนที่แตกต่างกัน วิธีแก้ไข: ใช้การควบคุมการถอนเงินอัตโนมัติและฝึกอบรมผู้ปฏิบัติงาน

ความแข็งแรงที่อ่อนแอ: อาจเกิดจากการผสมดิน-ยาแนวไม่ดี หรืออัตราส่วนน้ำต่อซีเมนต์ไม่ถูกต้อง ปรับพารามิเตอร์และเพิ่มเวลาในการผสม

ปัญหาการซึมผ่าน: ช่องว่างระหว่างคอลัมน์สามารถแก้ไขได้ด้วยการอัดฉีดซ้ำทับซ้อนกัน

บทสรุป

การควบคุมคุณภาพในอัดฉีดเจ็ทด้วยแท่นขุดเจาะแรงดันสูงเป็นกระบวนการหลายชั้นที่ต้องการการบูรณาการเทคโนโลยี ความเชี่ยวชาญ และโปรโตคอลที่เข้มงวด ด้วยการนำการตรวจสอบแบบดิจิทัล การทดสอบอย่างเป็นระบบ และการจัดการแบบปรับเปลี่ยนมาใช้ วิศวกรสามารถส่งมอบองค์ประกอบที่อัดแน่นด้วยเจ็ทที่ตรงตามมาตรฐานประสิทธิภาพสูงสุด เพื่อให้มั่นใจในความปลอดภัยและอายุการใช้งานของโครงสร้างทางธรณีเทคนิค
