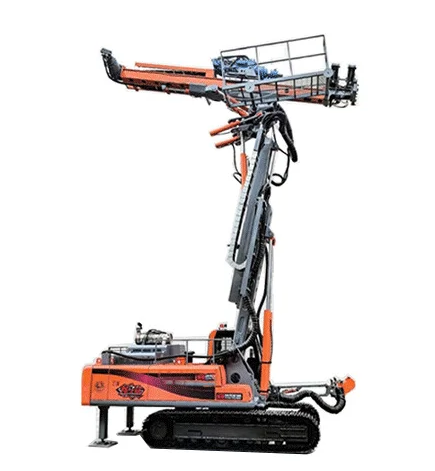

วงจรควบคุมแรงดันพื้นฐานของแท่นขุดเจาะไฮดรอลิกมัลติฟังก์ชั่น

วงจรควบคุมแรงดันพื้นฐานของแท่นขุดเจาะมัลติฟังก์ชั่นไฮดรอลิก

วงจรควบคุมแรงดันพื้นฐานมีความสำคัญอย่างยิ่ง เนื่องจากให้แรงและแรงบิดที่จำเป็นสำหรับแอคชูเอเตอร์ของแท่นเจาะไฮดรอลิกมัลติฟังก์ชั่น ส่วนประกอบหลักที่ใช้ในวงจรนี้คือวาล์วควบคุมแรงดัน ซึ่งควบคุมแรงดันไฮดรอลิก วงจรควบคุมแรงดันพื้นฐานมีบทบาทสำคัญในการทำงานของแท่นขุดเจาะไฮดรอลิกมัลติฟังก์ชั่น

วงจรสมดุล

ในทางวิศวกรรมเชิงปฏิบัติ กระบอกไฮดรอลิกแนวตั้งของแท่นขุดเจาะไฮดรอลิกมัลติฟังก์ชั่นอาจเคลื่อนลงมาเนื่องจากแรงโน้มถ่วงของมันเอง เพื่อป้องกันสิ่งนี้ สามารถใช้วงจรปรับสมดุลได้ วงจรดังกล่าวมักใช้ในกลไกต่างๆ เช่น กลไก luffing การยก และการเหลื่อมที่ไม่สมดุลในเครน รวมถึงกลไกการลงแรงโน้มถ่วง เช่น ลูกสูบ ลูกสูบ และกลไกตัวเลื่อนในการอัดไฮดรอลิก วงจรปรับสมดุลประกอบด้วย:

(1) วงจรปรับสมดุลโดยใช้วาล์วลำดับการตรวจสอบเพื่อรองรับและควบคุมการจำกัดความเร็ว

(2) วงจรปรับสมดุลโดยใช้เช็ควาล์วปีกผีเสื้อเพื่อจำกัดความเร็ว และเช็ควาล์วควบคุมไฮดรอลิกสำหรับการล็อค

วงจรรักษาแรงดัน

ตามชื่อที่สื่อถึง วงจรรักษาแรงดันจะรักษาแรงดันให้คงที่ โดยรักษาแรงดันที่ระบุในระหว่างช่วงหนึ่งของวงจรการทำงาน วงจรประเภทนี้มีลักษณะสำคัญสามประการ:

(1) ความดันคงที่

(2) การดำเนินงานที่เชื่อถือได้

(3) ประสิทธิภาพการใช้พลังงาน

วงจรลดแรงดัน

วงจรลดแรงดันจะลดแรงดันของวงจรไฮดรอลิก ซึ่งทำได้โดยการประสานวาล์วลดแรงดันกับวาล์วอื่นๆ ด้วยวงจรนี้ สามารถรับแรงดันคงที่ซึ่งต่ำกว่าแรงดันจ่ายของปั๊มได้

วงจรควบคุมความดัน

หน้าที่ของวงจรควบคุมแรงดันคือการรักษาแรงดันของระบบไฮดรอลิกทั้งหมดของแท่นขุดเจาะไฮดรอลิกมัลติฟังก์ชั่นหรือส่วนเฉพาะที่ค่าคงที่หรือต่ำกว่าขีดจำกัดที่กำหนด วงจรควบคุมแรงดันประกอบด้วย:

(1) วงจรควบคุมแรงดันขั้นตอนเดียว

(2) วงจรควบคุมแรงดันแบบหลายขั้นตอน

(3) วงจรควบคุมแรงดันแบบไม่มีขั้นตอน

วงจรเพิ่มแรงดัน

วงจรเพิ่มแรงดันใช้เพื่อเพิ่มแรงดันของระบบไฮดรอลิกในแท่นขุดเจาะมัลติฟังก์ชั่นไฮดรอลิก. ด้วยการใช้วงจรนี้ ปั๊มไฮดรอลิกที่มีแรงดันเอาต์พุตค่อนข้างต่ำสามารถใช้เพื่อรับน้ำมันแรงดันสูงได้ นอกจากนี้ อากาศอัดยังสามารถใช้เป็นแหล่งพลังงานเพื่อให้ได้ผลลัพธ์เช่นเดียวกัน เครื่องเพิ่มความเข้มข้นเป็นองค์ประกอบสำคัญในวงจรนี้ ซึ่งรวมถึง:

(1) เครื่องเพิ่มความเข้มข้นแบบออกฤทธิ์เดี่ยว

(2) เครื่องเพิ่มความเข้มข้นแบบออกฤทธิ์สองเท่า

วงจรการขนถ่าย

หน้าที่ของวงจรการขนถ่ายคือเพื่อให้ปั๊มไฮดรอลิกทำงานภายใต้แรงดันที่แทบไม่มีเลย ข้อดีของวงจรขนถ่าย ได้แก่ :

(1) หลีกเลี่ยงการสตาร์ทมอเตอร์บ่อยครั้ง

(2) การลดการสร้างความร้อนในระบบไฮดรอลิกของแท่นขุดเจาะไฮดรอลิกมัลติฟังก์ชั่น

(3) ลดการสูญเสียพลังงานให้เหลือน้อยที่สุด

(4) การยืดอายุการใช้งานของมอเตอร์และปั๊ม

วงจรขนถ่ายที่ใช้กันทั่วไป ได้แก่ :

(1) วงจรการขนถ่ายโดยใช้วาล์วลำดับที่ควบคุมจากภายนอกเป็นวาล์วขนถ่าย

(2) วงจรการขนถ่ายโดยใช้บายพาสพร้อมวาล์วสองตำแหน่งสองทาง

(3) การขนถ่ายวงจรโดยใช้วาล์วระบายที่ควบคุมโดยนำร่อง

(4) วงจรการขนถ่ายโดยใช้ฟังก์ชันตำแหน่งที่เป็นกลางของวาล์วทิศทางชนิด M (หรือ H, K)
