คำอธิบายโดยละเอียดของวิธีการทำลายหินสองวิธีสำหรับแท่นขุดเจาะสมอแบบมัลติฟังก์ชั่น

คำอธิบายโดยละเอียดของวิธีการทำลายหินสองวิธีสำหรับแท่นขุดเจาะสมอแบบมัลติฟังก์ชั่น

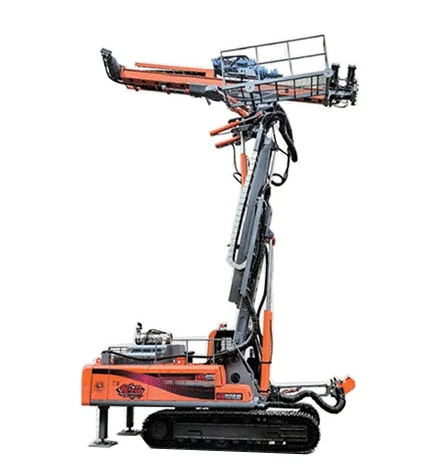

ที่แท่นขุดเจาะสมออเนกประสงค์เป็นหนึ่งในอุปกรณ์ที่ใช้กันทั่วไปและสำคัญที่สุดในการขุดเจาะทางวิศวกรรม ใช้วิธีการทำลายหินเพียงสองวิธี วิธีแรกคือการตัดแบบหมุน ซึ่งโดยทั่วไปจะใช้ในการก่อตัวของหินที่มีค่าสัมประสิทธิ์ความแข็ง f ≤ 8; อีกประการหนึ่งคือการแตกหักแบบหมุนกระแทก โดยทั่วไปจะใช้กับหินโดยรอบโดยมีค่าสัมประสิทธิ์ความแข็ง f ≥ 8

กลไกการทำลายหินของแท่นขุดเจาะแบบหมุน

แท่นขุดเจาะแบบหมุนทำลายหินโดยใช้ดอกตัดหลายคมเพื่อหมุนและตัดหิน ทำให้เกิดหลุมเจาะแบบวงกลม การสกัดหินตัดแบบโรตารีต้องมีเงื่อนไขดังต่อไปนี้:

1 แท่นขุดเจาะต้องมีแรงบิดเพียงพอเพื่อเอาชนะโมเมนต์ความต้านทานระหว่างการตัดบิต

2 แท่นขุดเจาะจะต้องมีความเร็วเอาต์พุตที่แน่นอนเพื่อขับเคลื่อนการหมุนของแกนสว่านและบิต

3 ต้องใช้แรงขับตามแนวแกนกับแท่นขุดเจาะ เช่น แรงดันบวกเฉพาะบนดอกสว่าน เพื่อให้เกิดการเคลื่อนที่ของฟีดของการตัดดอกสว่าน

กลไกการทำลายหินของแท่นขุดเจาะแบบกระแทกแบบหมุน

กลไกการทำลายหินของแท่นขุดเจาะแบบหมุนกระแทกมีดังนี้: ภายใต้การกระทำของคลื่นความเค้นกระแทก ดอกสว่านจะตัดพื้นผิวหินในท้องถิ่นใต้ขอบด้วยความถี่กระแทกที่แน่นอน ในขณะที่ทำการเคลื่อนไหวกระแทก บิตยังหมุน ทำให้สามารถหักหินได้ภายในระยะ 360° ในหลุมเจาะ การแตกหินแบบกระแทกต้องมีเงื่อนไขดังต่อไปนี้:

1 เครื่องเจาะหินต้องมีพลังงานกระแทกและความถี่กระแทกที่แน่นอน

2. เพลาส่งออกของสว่านหินต้องหมุนได้ 360° ในขณะที่ทำการเคลื่อนที่กระแทกเชิงเส้น

3 ต้องใช้แรงขับตามแนวแกนกับสว่านหิน

จากกลไกการทำลายหินจะเห็นได้ว่าแท่นขุดเจาะสมออเนกประสงค์ใช้การเจาะหินแบบหมุนเป็นหลักในการเจาะรูพุกในถนนที่มีสภาพหลังคาอ่อน เช่น ตะเข็บถ่านหินหรือตะเข็บหินกึ่งถ่านหิน (โดยทั่วไปจะมีค่าสัมประสิทธิ์เสถียรภาพของหิน f < 8) ในทางตรงกันข้าม การเจาะหินแบบหมุนกระแทกใช้สำหรับการเจาะบนถนนหินที่มีสภาพหลังคาแข็งกว่า (โดยทั่วไปจะมีค่าสัมประสิทธิ์เสถียรภาพของหิน f ≥ 8)
