แท่นขุดเจาะการขุด DTH (Down-The-Hole) ทำงานอย่างไร

แท่นขุดเจาะการขุด DTH (Down-The-Hole) ทำงานอย่างไร

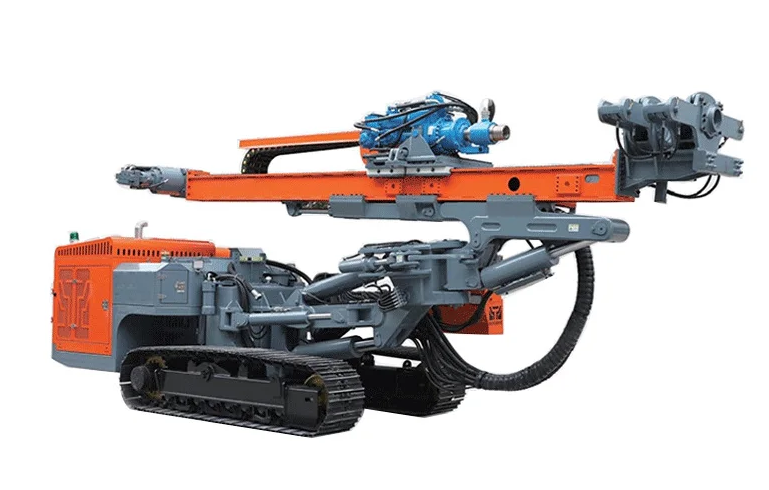

ค้อนทุบลงหลุม (DTH) เป็นเทคโนโลยีการขุดเจาะที่ทรงพลังและมีประสิทธิภาพ ซึ่งใช้กันอย่างแพร่หลายในการทำเหมืองแร่ เหมืองหิน และการขุดเจาะบ่อน้ำ กแท่นขุดเจาะเหมืองแร่การติดตั้งระบบ DTH มีประสิทธิภาพโดยเฉพาะอย่างยิ่งในการเจาะหินแข็งที่มีฤทธิ์กัดกร่อน ซึ่งวิธีอื่นอาจช้าหรือสึกหรอมากเกินไป หลักการพื้นฐานที่ทำให้ DTH แตกต่างออกไปคือการวางกลไกการกระทบ นั่นคือค้อน ไว้ด้านหลังดอกสว่านที่ด้านล่างของรูเจาะ แทนที่จะวางที่ด้านบนของสายสว่าน การกำหนดค่านี้ช่วยให้สามารถถ่ายโอนพลังงานโดยตรงไปยังหิน ส่งผลให้มีอัตราการเจาะที่สูงขึ้นและรูที่ตรงยิ่งขึ้น

ส่วนประกอบหลักของระบบ DTH บนแท่นขุดเจาะเหมืองแร่คืออะแดปเตอร์ย่อยหรือก้านด้านบน ปลอกค้อนด้านนอก ลูกสูบ (ค้อน) เช็ควาล์ว และดอกสว่าน ชุดประกอบทั้งหมดติดอยู่ที่ด้านล่างของสายสว่าน กระบวนการนี้ขับเคลื่อนโดยอากาศอัดแรงดันสูง ซึ่งจ่ายโดยเครื่องอัดอากาศขนาดใหญ่บนพื้นผิว ซึ่งรวมอยู่ในแพ็คเกจแท่นขุดเจาะเหมืองแร่ อากาศนี้เคลื่อนที่ไปตามวงแหวนระหว่างแท่งสว่านและปลอกค้อน ส่วนหนึ่งของอากาศนี้ยังถูกส่งผ่านตรงกลางของสายสว่านเพื่อช่วยให้การตัดชัดเจน แต่การไหลหลักสำหรับการทำงานของค้อนคือผ่านวงแหวน

รอบการเจาะเริ่มต้นเมื่ออากาศแรงดันสูงเข้าสู่ชุดค้อนผ่านช่องที่อยู่ด้านบนสุด แรงดันอากาศดันลูกสูบขึ้น บีบอัดสปริงหรือสร้างเบาะลม เมื่อลูกสูบถึงจุดสูงสุดของจังหวะ มันจะเปิดช่องอากาศที่เปลี่ยนเส้นทางอากาศแรงดันสูงไปที่ด้านบนของลูกสูบ การกลับตัวของแรงดันอย่างรวดเร็วจะดันลูกสูบลงไปที่ด้านหลังของดอกสว่านอย่างแรง พลังงานกระแทกจะถูกส่งโดยตรงจากลูกสูบไปยังบิต ซึ่งจะบดขยี้หินที่อยู่ด้านล่าง วงจรของการยกและการกระแทกนี้จะทำซ้ำหลายครั้งต่อวินาที โดยทั่วไปจะอยู่ระหว่าง 10 ถึง 30 เฮิรตซ์ ขึ้นอยู่กับการออกแบบของค้อนและแรงดันอากาศ

ในขณะเดียวกัน ระบบก็สามารถขจัดเศษหินออกได้อย่างมีประสิทธิภาพ หลังจากที่อากาศทำงานในการสั่งงานลูกสูบแล้ว มันจะระบายออกไปทางกึ่งกลางของดอกสว่าน และออกผ่านรูหรือช่องต่างๆ สู่หน้าหินโดยตรง กระแสลมความเร็วสูงนี้จะชะล้างส่วนที่ถูกตัดออกจากด้านล่างของรู และนำพาส่วนที่เป็นวงแหวนระหว่างสายสว่านและผนังหลุมเจาะขึ้นไปยังพื้นผิว การใช้วงแหวนเจาะทั้งหมดเป็นเส้นทางกลับสำหรับการตัดช่วยให้การเคลียร์มีประสิทธิภาพ ซึ่งเป็นสิ่งสำคัญสำหรับการรักษาความเร็วของการเจาะและป้องกันไม่ให้ดอกสว่านติดขัด โดยทั่วไปแล้วดอกสว่านจะมีปุ่มทังสเตนคาร์ไบด์ที่ออกแบบมาเพื่อทนต่อแรงกระแทกและการขีดข่วนอันมหาศาล

ข้อดีของการใช้ DTHแท่นขุดเจาะเหมืองแร่มีความสำคัญ เนื่องจากค้อนกระแทกหินโดยตรงที่ด้านล่างของรู จึงมีการสูญเสียพลังงานเพียงเล็กน้อยจากสายสว่าน ทำให้มีประสิทธิภาพมาก โดยเฉพาะในรูลึก การตอกดอกสว่านอย่างต่อเนื่องยังช่วยให้สายสว่านหมุนได้อย่างมั่นคง ซึ่งส่งผลให้เจาะรูได้ตรงมากขึ้นเมื่อเทียบกับวิธีอื่นๆ แท่นขุดเจาะ DTH เป็นตัวเลือกที่ดีสำหรับหลุมระเบิดที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ในเหมืองหินแข็งแบบเปิดหลุม สำหรับบ่อบำบัดน้ำเสีย และสำหรับการใช้งานใดๆ ที่ต้องการการเจาะทะลุชั้นหินที่ท้าทายอย่างรวดเร็วและเชื่อถือได้ ความทนทานของระบบเมื่อจับคู่กับแท่นขุดเจาะเหมืองแร่และคอมเพรสเซอร์ที่ทรงพลัง ทำให้ระบบนี้เป็นรากฐานสำคัญของการสกัดและการก่อสร้างแร่สมัยใหม่
